Chevrolet - GM · L4F/L4G/LIJ
Onix, Onix Plus, Tracker 1.0 L 12V CSS PRIME L3
Gratuito
Desbloquear PDF
A visualização da tabela por PDF é recomendada.
Torque no Cabeçote
Parafusos Internos
Gratuito
Etapa 1
30 N·m
Etapa 2
90°
Etapa 3
60°
Etapa 4
15 N·m

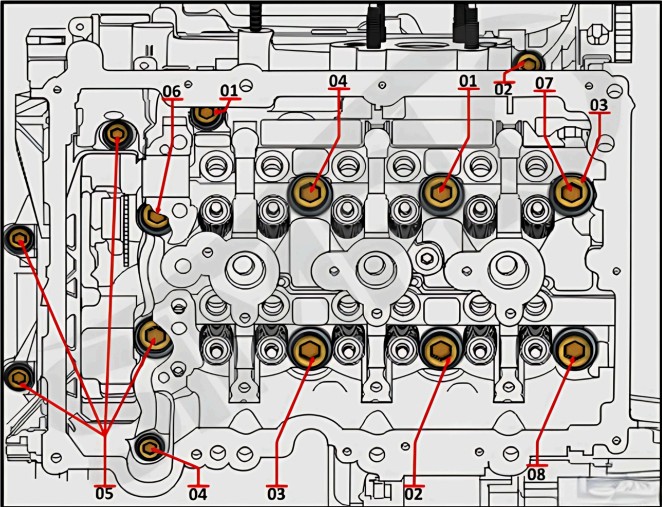

Torque no Cabeçote
Parafusos Externos
Gratuito
Etapa 1
15 N·m
1, 2, 4, 5
Engrenagem do comando
Gratuito
Etapa 1
30 N·m

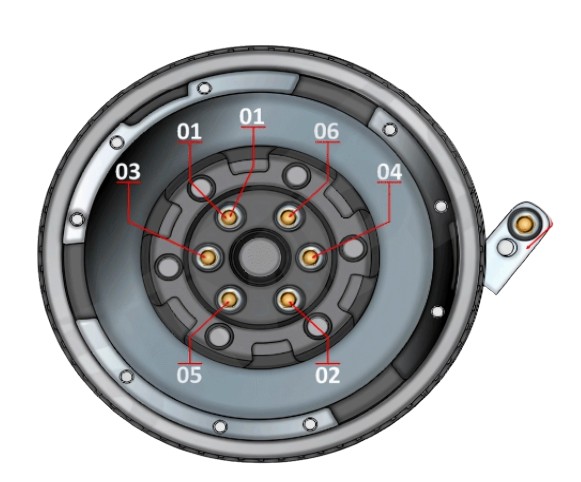

Volante
Gratuito
Etapa 1
15 N·m
Etapa 2
58 N·m
Etapa 3
45°
Parafuso do balanceador do eixo do virabrequim
Gratuito
Etapa 1
150 N·m
Etapa 2
150°
Capa da Biela
Gratuito
Etapa 1
20 N·m
Etapa 2
60°
Capa do mancal principal
Gratuito
Etapa 1
20 N·m
Etapa 2
160°
Parafuso da proteção da cobertura do eixo-comando
Gratuito
Etapa 1
7 N·m
Capa do comando de válvulas
Gratuito
Etapa 1
8 N·m
Etapa 2
Afrouxar 180°
Etapa 3
12 N·m
Etapa 4
12 N·m
Tampa de Válvulas
Gratuito
Etapa 1
4 N·m
Etapa 2
8,5 N·m
Parafuso do cano de alimentação do refrigerante do turbocompressor
Gratuito
Etapa 1
8,5 N·m
Parafuso do cano de retorno do refrigerante do turbocompressor
Gratuito
Etapa 1
15 N·m
Parafuso do protetor de calor do turbocompressor
Gratuito
Etapa 1
8,5 N·m
Parafuso do tubo de alimentação de óleo do turbocompressor
Gratuito
Etapa 1
8,5 N·m
Parafuso do tubo de retorno de óleo do turbocompressor
Gratuito
Etapa 1
8,5 N·m
Porca do atuador da válvula de descarga do turbo compressor
Gratuito
Etapa 1
8 N·m
`Parafuso da válvula solenóide do regulador da válvula de descarga do turbocompressor
Premium
██████
██████
Assinar Premium
Cárter de óleo
Gratuito
Etapa 1
8,5 N·m
Etapa 2
N·m
Bujão de drenagem do cárter
Gratuito
Etapa 1
14 N·m
Bujão da galeria de óleo
No Bloco
Gratuito
Etapa 1
35 N·m
Bujão do orifício do cárter superior
Gratuito
Etapa 1
40 N·m
Sensor de Detonação
Gratuito
Etapa 1
15 N·m
Sensor de posição do comando
Gratuito
Etapa 1
8,5 N·m
Parafuso do solenóide da válvula do atuador de posição do eixo-comando
Gratuito
Etapa 1
8,5 N·m
Sensor de posição do virabrequim
Gratuito
Etapa 1
8,5 N·m
Parafuso do cano de derivação do termostato
Gratuito
Etapa 1
8,5 N·m
Parafuso do compartimento do termostato
Gratuito
Etapa 1
8,5 N·m
Parafuso do sensor de ar e temperatura
Gratuito
Etapa 1
8,5 N·m
Parafuso do corpo do acelerador
Gratuito
Etapa 1
8,5 N·m
Parafuso da polia intermediária da correia
Gratuito
Etapa 1
36 N·m
Parafuso do tensor da correia
Gratuito
Etapa 1
36 N·m
Bomba de Vácuo
Gratuito
Etapa 1
7 N·m
Etapa 2
15 N·m
Bomba d'água
Gratuito
Etapa 1
7,5 N·m
Polia da bomba d'água
Gratuito
Etapa 1
15 N·m
Parafuso da válvula solenoide de controle de vazão da bomba de óleo
Gratuito
Etapa 1
8,5 N·m
Parafuso da tela da bomba de óleo
Gratuito
Etapa 1
8 N·m
Parafuso do bico injetor de óleo do pistão
Gratuito
Etapa 1
15 N·m
Filtro de óleo
(Conexão)
Gratuito
Etapa 1
50 N·m
Interruptor do Indicador de pressão do óleo do motor
Gratuito
Etapa 1
20 N·m
Etapa 2
40°
Parafuso do refrigerador de óleo do motor
Gratuito
Etapa 1
9,5 N·m
Velas de Ignição
Gratuito
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Pressão de compressão | 3,45 - 6,5 | bar |
| Pressão de Óleo - Marcha Lenta | 1,6 - 2 | bar |
| Pressão de Óleo - 4200 RPM | 3,4 - 3,8 | bar |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Pistões | 8,9 mm a partir da parte inferior da saia | 73,923 - 73,937 | mm |
| 41,1 mm a partir da parte inferior da saia | 73,578 - 73,592 | mm | |
| Diâmetro da Saia — 22,8 mm a partir da parte inferior da saia | 73,887 - 73,901 | mm | |
| Folga entre pistão e cilindro | 0,004 - 0,015 | mm | |
| Altura da compressão | 26,55 - 26,65 | mm | |
| Comprimento do pino do pistão | Não especificado | — | |
| Diâmetro do Pino | 18,994 - 19,000 | mm | |
| Diâmetro do alojamento do pino | 19,004 - 19,009 | mm |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga do Anel | N° 1 | 0,2 - 0,35 | mm |
| N° 2 | 0,4 - 0,6 | mm | |
| N° 3 | 0,25 - 0,75 | mm | |
| Espessura do Anel | N° 1 | 1,17 - 1,19 | mm |
| N° 2 | 1,170 - 1,195 | mm | |
| N° 3 | 1,85 - 1,99 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Altura - Standard (STD) | 260 | mm |
| Superfície lisa da parte superior do cabeçote | 0,025 | mm |
| Cilindro fora de centralização (Máximo) | 0,013 | mm |
| Diâmetro dos cilindros | 73,992 - 74,008 | mm |
| Diâmetro do alojamento do virabrequim no bloco | 46,868 - 46,882 | mm |
| Folga entre pistão e cilindro | 0,004 - 0,015 | mm |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro do munhão — STD | 41,992 - 42,008 | mm | |
| Diâmetro do moente | 41,992 - 42,008 | mm | |
| Folga axial | 0,192 - 0,248 | mm | |
| Espessura do rolamento principal | ID W | 2,422 - 2,428 | mm |
| ID X | 2,428 - 2,434 | mm | |
| ID Z | 2,434 - 2,440 | mm | |
| Folga radial | 0,004 - 0,026 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Altura da biela (entre centros) | 147,11 | mm |
| Diâmetro do elo maior | 45,186 - 45,202 | mm |
| Diâmetro do elo menor | 19,007 - 19,015 | mm |
| Espessura do mancal da biela | 1,578 - 1,584 | mm |
| Folga de óleo | 0,010 - 0,054 | mm |
Se a superfície superior estiver fora da especificação, substitua o cabeçote. Não usine-o!
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Altura do cabeçote — (Não retificar) | 160,00 - 160,10 | — | |
| Planicidade da superfície | Parte superior do bloco: em 25 mm | 0,025 | mm |
| Parte superior do bloco: em 150 | 0,05 | mm | |
| Parte superior do bloco: entre os parafusos | 0,03 | mm | |
| Parte superior: bloco - total | 0,1 | mm | |
| Largura da sede de válulas | Admissão | 1,0 - 1,4 | mm |
| Escape | 1,55 - 1,95 | mm | |
| Ângulo da sede de válvulas | Admissão | 90° (+/-1°) | — |
| Escape | 90° (+/-1°) | — | |
| Ajuste do ângulo da sede de válvulas | Admissão (superior) | 50° (+/-4°) | — |
| Escape (superior) | 50° (+/-4°) | — | |
| Escape (inferior) | 120° (+/-4°) | — | |
| Diâmetro dos guias de válvulas | 5,00 - 5,02 | mm | |
| Altura dos guias de válvula | Admissão | 12,25 - 12,75 | mm |
| Escape | 8,25 - 8,75 | mm | |
| Comprimento do guia de válvulas | Admissão | 40,88 - 41,38 | mm |
| Escape | 42,18 - 42,68 | mm | |
| Diâmetro da cabeça das válvulas | Admissão | 30,15 - 30,35 | mm |
| Escape | 24,22 - 24,44 | mm | |
| Diâmetro da haste das válvulas | Admissão | 4,945 - 4,965 | mm |
| Escape | 4,945 - 4,965 | mm | |
| Comprimento das válvulas | Admissão | 93,68 - 94,20 | mm |
| Escape | 101,54 - 102,16 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Admissão | Hidraúlico | mm |
| Escape | Hidraúlico | mm |
Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
