Ford
Ecosport, Focus, Mondeo 2.0 L 16V Duratec L4
Gratuito
Desbloquear PDF
A visualização da tabela por PDF é recomendada.

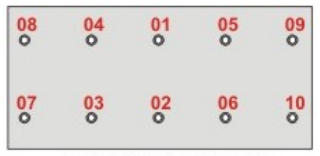

Torque no cabeçote
Gratuito
Etapa 1
5 N·m
Etapa 2
15 N·m
Etapa 3
45 N·m
Etapa 4
90°
Etapa 5
90°
Instalar nova junta e novos parafusos

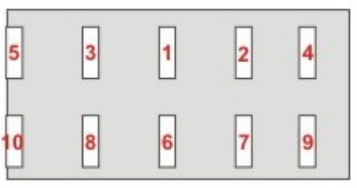

Torque nas capas dos mancais do comando
Gratuito
Etapa 1
7 N·m
Etapa 2
16 N·m
Cobrir a capa dos mancais do comando com óleo
Parafusos dos mancais da biela
Gratuito
Etapa 1
30 N·m
Etapa 2
90°
Parafusos dos mancais da árvore de manivelas
Gratuito
Etapa 1
45 N·m
Etapa 2
180°
Parafuso de fixação da polia da árvore de manivelas
Gratuito
Etapa 1
100 N·m
Etapa 2
90°
Volante do motor
Gratuito
Etapa 1
50 N·m
Etapa 2
80 N·m
Etapa 3
112 N·m
Parafusos de fixação dos guias das correntes de distribuição
Gratuito
Etapa 1
10 N·m
Parafusos de fixação da roda dentada do comando de válvulas
Gratuito
Etapa 1
65 N·m
Parafusos de fixação do suporte dianteiro do motor
Gratuito
Etapa 1
80 N·m
Porca de fixação do expansor do líquido de arrefecimento
Gratuito
Etapa 1
10 N·m
Parafusos de fixação do reservatório da direção hidráulica
Gratuito
Etapa 1
23 N·m
Porca de fixação do reservatório da direção hidráulica
Gratuito
Etapa 1
15 N·m
Tubo da direção hidráulica junto a direção hidráulica
Gratuito
Etapa 1
65 N·m
Porca de fixação do suporte da direção hidráulica
Gratuito
Etapa 1
15 N·m
Parafusos de fixação do suporte do coletor de escape
Gratuito
Etapa 1
25 N·m
Parafuso de fixação do protetor contra calor superior do coletor de escape
Gratuito
Etapa 1
10 N·m
Parafusos de fixação do protetor de calor inferior do coletor de escape
Gratuito
Etapa 1
10 N·m
Coletor de escape junto ao cabeçote
Gratuito
Etapa 1
55 N·m
Parafusos de fixação da polia da bomba da água
Gratuito
Etapa 1
25 N·m
Parafusos de fixação da tampa de válvulas
Gratuito
Etapa 1
10 N·m
Parafusos de fixação do cárter
Gratuito
Etapa 1
25 N·m
Retentor traseiro da árvore de manivelas
Gratuito
Etapa 1
10 N·m
Parafusos de fixação do adaptador do filtro de óleo
Gratuito
Etapa 1
25 N·m
Parafusos de fixação da carcaça da válvulas de ventilação positiva do cárter
Gratuito
Etapa 1
10 N·m
Sensor de detonação
Gratuito
Etapa 1
20 N·m
Parafusos de fixação do alojamento da válvula termostática
Gratuito
Etapa 1
10 N·m
Parafusos de fixação da bomba d'água
Gratuito
Etapa 1
10 N·m
Parafusos de fixação da roda dentada da bomba de óleo
Gratuito
Etapa 1
25 N·m
Parafusos de fixação do guia da corrente da bomba de óleo
Gratuito
Etapa 1
10 N·m
Parafusos de fixação da bomba de óleo
Gratuito
Etapa 1
10 N·m
Parafusos de fixação do tensor da corrente da bomba de óleo
Gratuito
Etapa 1
10 N·m
Parafuso de fixação dos guias da corrente de distribuição
Gratuito
Etapa 1
10 N·m
Sensor de posição da árvore de manivelas
Gratuito
Etapa 1
7 N·m
Parafusos de fixação da polia intermediária da corrente de acionamento dos acessórios
Gratuito
Etapa 1
25 N·m
Parafuso de fixação do coletor de admissão
Gratuito
Etapa 1
18 N·m
Parafusos de fixação da transmissão
Gratuito
Etapa 1
44 N·m
Parafusos de fixação do suporte do rolamento central da semi-árvore
Gratuito
Etapa 1
48 N·m
Parafuso de fixação da capa do mancal da árvore intermediária
Gratuito
Etapa 1
25 N·m
Parafusos de fixação do motor de partida
Gratuito
Etapa 1
35 N·m
Parafusos de fixação do compressor de A/C
Gratuito
Etapa 1
25 N·m
Porcas do suporte de fixação do chicote de fiação
Gratuito
Etapa 1
20 N·m
Porcas de fixação do suporte traseiro do motor
Gratuito
Etapa 1
80 N·m
Porcas de fixação do suporte dianteiro do motor
Gratuito
Etapa 1
80 N·m
Porca de fixação do suporte superior
Gratuito
Etapa 1
59 N·m
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Marcha-lenta | 750 +/- 50 | rpm |
| Corte de Combustível | 6925 | rpm |
| Ti´po de óleo | API SJ ou superior: 5W-30 | — |
| Nível de óleo | 4,3 L - com filtro | — |
| Pressão de óleo | 3 - 5 | bar |
| Pressão de abertura de válvula de alívio de pressão | 5 | bar |
| Capacidade do sistema de arrefecimento | 6,2 L | — |
| Teste de pressão do radiador | 1,4 | bar |
| Alívio de pressão da tampa do tanque de expansão | 1,3 - 1,5 | bar |
| Tipo de fluído de arrefecimento (à base de etilenoglicol) | ESD-M97B49-A | — |
| % da mistura de fluído de arrefecimento e água | 50% | — |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga do anel raspador de óleo | 0,2 - 0,7 | mm | |
| Diâmetro do pistão | Classe 1 | 87,465 - 87,478 | mm |
| Classe 2 | 87,475 - 87,485 | mm | |
| Classe 3 | 87,485 - 87,495 | mm | |
| Folga entre pistão e cilindro | 0,02 - 0,04 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro do cilindro | 87,500 +/- 0,030 | mm |
| Empenamento máximo do bloco | 0,1 | mm |
| Diâmetro do alojamento dos mancais da árvore de manivelas | 57,01 - 57,03 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro dos munhões | 51,98 - 52,00 | mm |
| Folga radial nos munhões | 0,01 - 0,03 | mm |
| Diâmetro dos moentes | 46,98 - 47,00 | mm |
| Folga radial dos moentes | 0,02 - 0,05 | mm |
| Folga axial da árvore de manivelas | 0,22 - 0,45 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro do alojamento dos munhões | 50,02 - 50,04 | mm |
| Folga radial da bronzina | 0,02 - 0,05 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Altura do Cabeçote | 124,00 | mm |
| Altura mínima do cabeçote | Não Retificar | — |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Folga nas válvulas de admissão | 0,22 - 0,28 | mm |
| Folga nas válvulas de escape | 0,27 - 0,33 | mm |
| Diâmetro da haste da válvula - Admissão | 5,465 - 5,480 | mm |
| Diâmetro da haste da válvula - Escape | 5,470 - 5,485 | mm |
| Folga entre a haste da válvula e a guia de válvulas | 0,03 - 0,07 | mm |
| Altura da guia de válvulas sem cabeçote | 12,2 - 12,8 | mm |
| Diâmetro interno da guia de válvulas | 5,51 - 5,54 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro dos mancais | 24,97 | mm |
| Altura dos cames (Admissão) | 42,07 | mm |
| Altura dos cames (Escape) | 41,03 | mm |
| Folga axial | 0,09 - 0,24 | mm |
| Folga radial | 0,03 - 0,08 | mm |
Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
