Hyundai · GDI HEV
Ioniq, Kona 1.6 L 16V Kappa L4
A visualização da tabela por PDF é recomendada.
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Código do Motor | 1.6 GDI HEV | |
| Cilindros | 4 Cilindros em Linha, 16 Válvulas | |
| Cilindrada | 1580 cm³ (1.6 L) | |
| Diâmetro x Curso | 72,0 x 97,0 | mm |
| Ordem de Ignição | 1-3-4-2 |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Taxa de Compressão | 13,0:1 | ||
| Quantidade de Óleo Lubrificante | Total | 4,1 | L |
| Cárter | 3,4 | L | |
| Troca c/ Filtro | 3,8 | L | |
| Quantidade de Combustível no Tanque | 45,04 | L | |
| Quantidade de Fluido de Arrefecimento | Motor | 6,69 | L |
| Inversor | 3,19 | L | |
| Pressão de Óleo Lubrificante Mínima (medida a 110°C) — A 1000 rpm | 1,0 | bar | |
| Curso de Abertura da Válvula Termostática | 8,0 | mm | |
| Temperatura de Abertura da Válvula Termostática | Principal - Início | 86,5 - 89,5 | °C |
| Principal - Total (8 mm) | 100 | °C | |
| Isolado - Início | 103,5 - 106,5 | °C | |
| Isolado - Total (8 mm) | 120 | °C | |
| Pressão de Abertura das Válvulas do Radiador | Principal | 0,9316 - 1,2258 | bar |
| Vácuo | Até 0,068 | bar | |
| Folga entre os Eletrodos das Velas de Ignição | 0,7 - 0,8 | mm |
Suporte do Bloco do Motor
Gratuito
Etapa 1
39,2 - 44,1 N·m
Chassi ao Bloco do Motor
Gratuito
Etapa 1
18,6 - 23,5 N·m
Sensor CKP
Gratuito
Etapa 1
7,8 - 11,8 N·m
Polia Amortecedora de Vibrações da Árvore de Manivelas
Capas dos Mancais Principais
Capas das Bielas
Escada (Suporte Inferior do Bloco)
Gratuito
Etapa 1
18,6 - 23,5 N·m

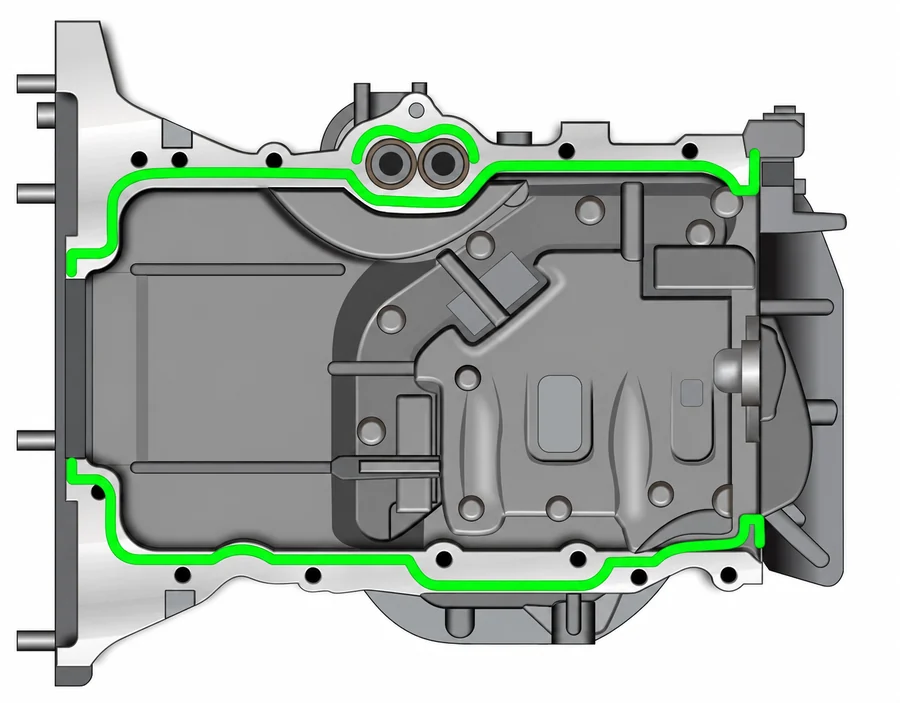

Orienta-se aplicar selante líquido MS721-40AA em cordão de 3,0 mm de espessura, instalando o componente em até 5 minutos após a aplicação.
Parafusos do Cabeçote (Cód. 22320-03000)
Parafusos do Cabeçote (Cód. 22320-03HA0)
Guia Superior da Corrente de Sincronismo
Gratuito
Etapa 1
9,8 - 11,8 N·m
Guia Inferior da Corrente de Sincronismo
Gratuito
Etapa 1
9,8 - 11,8 N·m
Braço Tensionador da Corrente de Sincronismo
Gratuito
Etapa 1
9,8 - 11,8 N·m
Tensionador da Corrente de Sincronismo
Gratuito
Etapa 1
9,8 - 11,8 N·m
Tensionador Hidráulico de Sincronismo
Gratuito
Etapa 1
27,5 - 31,4 N·m
Tensionador Mecânico de Sincronismo
Gratuito
Etapa 1
18,6 - 23,5 N·m
Tampa de Sincronismo
Gratuito
Etapa 1
18,6 - 23,5 N·m
Fonte orienta usar parafusos NOVOS e aplicar selante MS721-40AA (cordão de 4,0 mm), instalando em até 5 minutos após a aplicação.
Polia Intermediária de Sincronismo
Gratuito
Etapa 1
39,2 - 49,0 N·m
Capas dos Mancais do Eixo-Comando (Mancal 01 - M8)
Capas dos Mancais do Eixo-Comando (Outros Mancais - M6)
Gratuito
Etapa 1
11,8 - 12,7 N·m
Solenóide de Controle de Óleo
Gratuito
Etapa 1
9,8 - 11,8 N·m
Roda Dentada da Válvula de Controle de Sincronismo de Escape
Gratuito
Etapa 1
63,7 - 73,5 N·m
Parafuso Central da Válvula de Controle de Óleo de Admissão
Tampa de Válvulas
Porca da Tubulação de Alta Pressão do Combustível
Gratuito
Etapa 1
26,5 - 32,4 N·m
Parafusos da Bomba de Alta Pressão de Combustível
Gratuito
Etapa 1
12,7 - 14,7 N·m
Velas de Ignição
Gratuito
Etapa 1
14,7 - 24,5 N·m
Bobina de Ignição
Gratuito
Etapa 1
9,8 - 11,8 N·m
Sonda Lambda
Gratuito
Etapa 1
39,2 - 49,0 N·m
Catalisador
Gratuito
Etapa 1
39,2 - 58,8 N·m
Abraçadeira do Filtro de Ar
Gratuito
Etapa 1
2,9 - 4,9 N·m
Suporte do Filtro de Ar
Gratuito
Etapa 1
3,9 - 5,9 N·m
Módulo de Controle Eletrônico da Borboleta
Gratuito
Etapa 1
9,8 - 11,8 N·m
Resfriador EGR
Gratuito
Etapa 1
18,6 - 23,5 N·m
Tubulação do Resfriador EGR (Parafuso)
Gratuito
Etapa 1
9,8 - 11,8 N·m
Tubulação do Resfriador EGR (Porca)
Gratuito
Etapa 1
29,4 - 34,3 N·m
Tubulação do Sistema de Recuperação de Calor do Escape
Gratuito
Etapa 1
6,9 - 10,8 N·m
Protetor Térmico do Coletor de Escape
Gratuito
Etapa 1
9,8 - 11,8 N·m

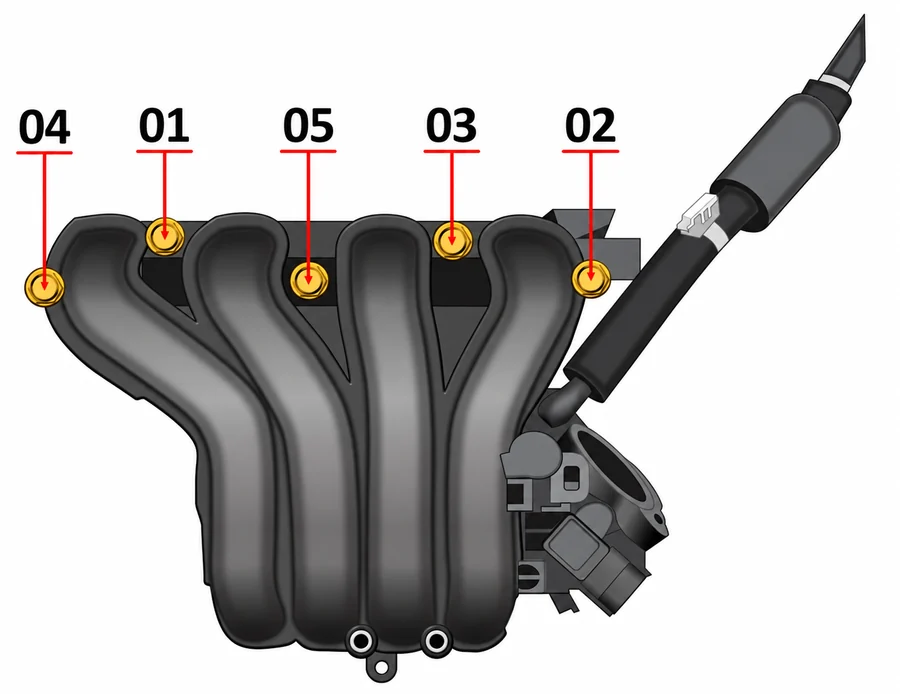

Coletor de Admissão (Porca)
Gratuito
Etapa 1
18,6 - 23,5 N·m
Coletor de Admissão (Parafuso - Suporte)
Gratuito
Etapa 1
18,6 - 23,5 N·m

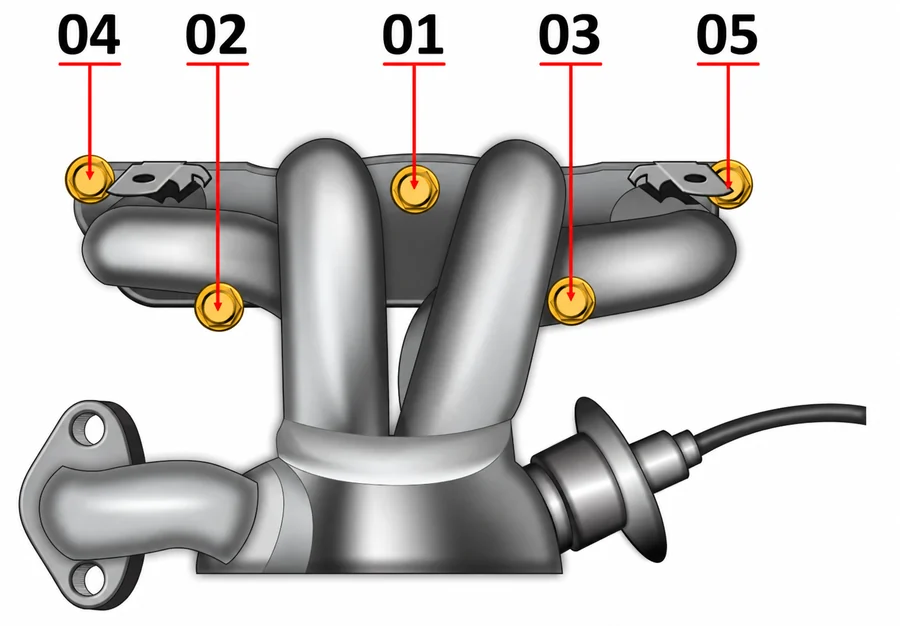

Coletor de Escape (Porca)
Gratuito
Etapa 1
34,3 - 39,2 N·m
Coletor de Escape (Parafuso - Suporte)
Gratuito
Etapa 1
39,2 - 49,0 N·m
Jet-Cooler
Gratuito
Etapa 1
8,8 - 10,8 N·m
Filtro de Óleo Lubrificante
Gratuito
Etapa 1
11,8 - 15,7 N·m
Interruptor de Pressão do Óleo Lubrificante
Gratuito
Etapa 1
9,8 - 11,8 N·m
Vareta de Nível de Óleo Lubrificante
Gratuito
Etapa 1
9,8 - 11,8 N·m
Bujão de Drenagem do Cárter de Óleo Lubrificante
Gratuito
Etapa 1
34,3 - 44,1 N·m
Porca da Peneira de Óleo Lubrificante
Gratuito
Etapa 1
24,5 - 31,4 N·m
Cárter de Óleo Lubrificante ao Bloco do Motor
Gratuito
Etapa 1
9,8 - 11,8 N·m
Polia da Bomba d'Água
Gratuito
Etapa 1
9,8 - 11,8 N·m
Bomba d'Água
Gratuito
Etapa 1
7,8 - 11,7 N·m
Porca da Junta da Entrada de Fluido de Arrefecimento
Gratuito
Etapa 1
18,6 - 23,5 N·m
Tubulação de Fluido de Arrefecimento
Gratuito
Etapa 1
18,6 - 23,5 N·m
Válvula Termostática
Gratuito
Etapa 1
18,6 - 23,5 N·m
Suporte de Montagem do Motor ao Corpo de Fixação da Carroceria
Gratuito
Etapa 1
49,0 - 63,7 N·m
Porcas do Suporte de Montagem do Motor ao Isolador
Gratuito
Etapa 1
88,3 - 107,9 N·m
Parafusos do Suporte de Montagem do Motor
Gratuito
Etapa 1
58,8 - 73,5 N·m
Porcas do Suporte de Montagem do Motor
Gratuito
Etapa 1
58,8 - 73,5 N·m
Suporte de Montagem do Eixo ao Corpo de Fixação da Carroceria
Gratuito
Etapa 1
49,0 - 63,7 N·m
Suporte de Montagem do Eixo ao Isolador
Gratuito
Etapa 1
88,3 - 107,9 N·m
Suporte da Barra de Rolamento ao Quadro
Gratuito
Etapa 1
49,0 - 63,7 N·m
Suporte da Barra de Rolamento ao Suporte
Gratuito
Etapa 1
107,9 - 127,5 N·m
Solenóide de Controle de Óleo (OCS)
Gratuito
Etapa 1
9,8 - 11,8 N·m
Volante do Motor
Gratuito
Etapa 1
78,5 - 88,3 N·m
Fonte orienta usar parafusos NOVOS.
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Identificação — Detalhes | |||
| Diâmetro dos Pistões | Classe A | 71,965 - 71,975 | mm |
| — | ██████ | ||
| — | ██████ | ||
| Folga entre Cilindros e Pistões | — | ██████ | |
| Diâmetro dos Pinos dos Pistões | — | ██████ | |
| Diâmetro dos Alojamentos dos Pinos dos Pistões | — | ██████ | |
| Folga entre os Pinos e os Pistões | — | ██████ | |
| Folga entre os Pinos e as Bielas | — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga Lateral dos Anéis dos Pistões | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Folga entre Pontas dos Anéis dos Pistões | 1º Anel de Compressão | 0,13 - 0,23 | mm |
| — | ██████ | ||
| — | ██████ | ||
| Espessura das Canaletas dos Anéis dos Pistões | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Cilindros | Classe A | 72,00 - 72,01 | mm |
| — | ██████ | ||
| — | ██████ | ||
| Planicidade Máxima da Superfície da Junta do Bloco | — | ██████ | |
| — | ██████ | ||
| Diâmetro dos Mancais da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga Axial da Árvore de Manivelas | — | ██████ | |
| Folga de Óleo do Mancal Principal da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| Diâmetro dos Moentes da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro dos Munhões da Árvore de Manivelas | Classe 01 | 47,954 - 47,960 | mm |
| — | ██████ | ||
| — | ██████ | ||
| Espessura dos Casquilhos dos Mancais Principais | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Tabela de Seleção dos Casquilhos (Mancais Principais) | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Dobra Máxima das Bielas | — | ██████ | |
| Torção Máxima das Bielas | — | ██████ | |
| Espessura dos Casquilhos das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro do Elo Menor das Bielas | — | ██████ | |
| Diâmetro do Elo Maior das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Folga de Óleo dos Casquilhos das Bielas | Standard | 0,018 - 0,036 | mm |
| — | ██████ | ||
| Folga Lateral das Bielas | — | ██████ | |
| Tabela de Seleção dos Casquilhos das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro Interno das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Ângulo da Face das Válvulas | — | ██████ | |
| Comprimento das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Comprimento Livre das Molas das Válvulas | — | ██████ | |
| Desalinhamento Máximo das Molas das Válvulas | — | ██████ | |
| Carga das Molas das Válvulas | — | ██████ | |
| — | ██████ | ||
| Planicidade Máxima do Cabeçote | Superfície da Junta - Total | 0,05 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Comprimento das Válvulas | — | ██████ | |
| — | ██████ | ||
| Diâmetro das Hastes das Válvulas | — | ██████ | |
| — | ██████ | ||
| Folga entre as Hastes e as Guias das Válvulas | Admissão | 0,020 - 0,047 | mm |
| — | ██████ | ||
| Espessura da Margem das Válvulas | — | ██████ | |
| — | ██████ | ||
| Tempo de Abertura das Válvulas | — | ██████ | |
| — | ██████ | ||
| Tempo de Fechamento das Válvulas | — | ██████ | |
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Munhões do Eixo-Comando | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Folga Axial do Eixo-Comando | 0,100 - 0,200 | mm | |
| Altura das Cames do Eixo-Comando | — | ██████ | |
| — | ██████ |
Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
Tabela de Torques - Motor
1.6 L 16V Kappa L4
Híbrido
Montadora
Hyundai
Modelo(s)
Ioniq, Kona
Motor
1.6 L 16V Kappa L4
Código
GDI HEV
Ano
2022/...
Potência
106
Combustível
Híbrido
Cilindrada
1.6 L
Válvulas
16V
Ordem de ignição
1-3-4-2
