Toyota · A25A-FXS
RAV4 2.5 L 16V A25A-FXS L4
A visualização da tabela por PDF é recomendada.
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Código do Motor | A25A-FXS | |
| Cilindros | 4 Cilindros em Linha, 16 Válvulas | |
| Cilindrada | 2.5 L |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Ponto de Ignição (Câmbio em Park) | Terminais TC e CG do DLC3 Conectados | 8° a 12° | APMS |
| Terminais TC e CG do DLC3 Desconectados | (-) 2° a 14° | APMI | |
| Velocidade de Rotação em Marcha Lenta | 1050 a 1150 | rpm | |
| Pressão de Compressão | Standard | 8,7 | bar |
| Limite de Desgaste | 7,0 | bar | |
| Diferença Máxima | 2,0 | bar | |
| Quantidade de Óleo Lubrificante | Troca com Filtro | 4,5 | L |
| Troca sem Filtro | 4,2 | L | |
| Primeira Carga | 5,4 | L | |
| Pressão Mínima de Óleo Lubrificante | 0,8 | bar |

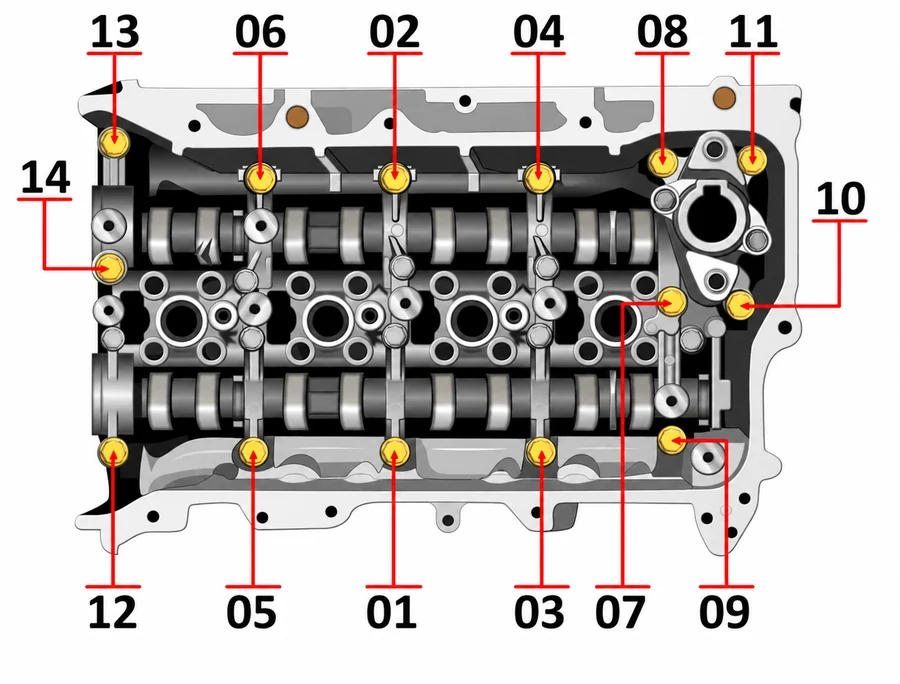

Mancais do Eixo-Comando
Gratuito
Etapa 1
28,5 N·m

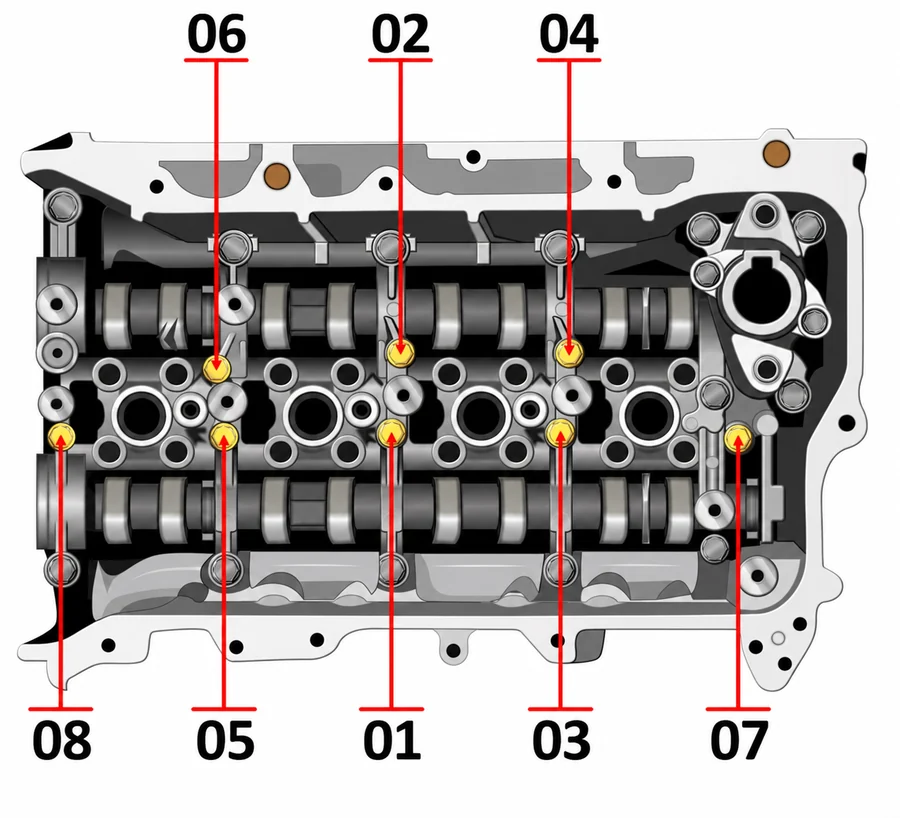

Suporte do Eixo-Comando
Gratuito
Etapa 1
16 N·m

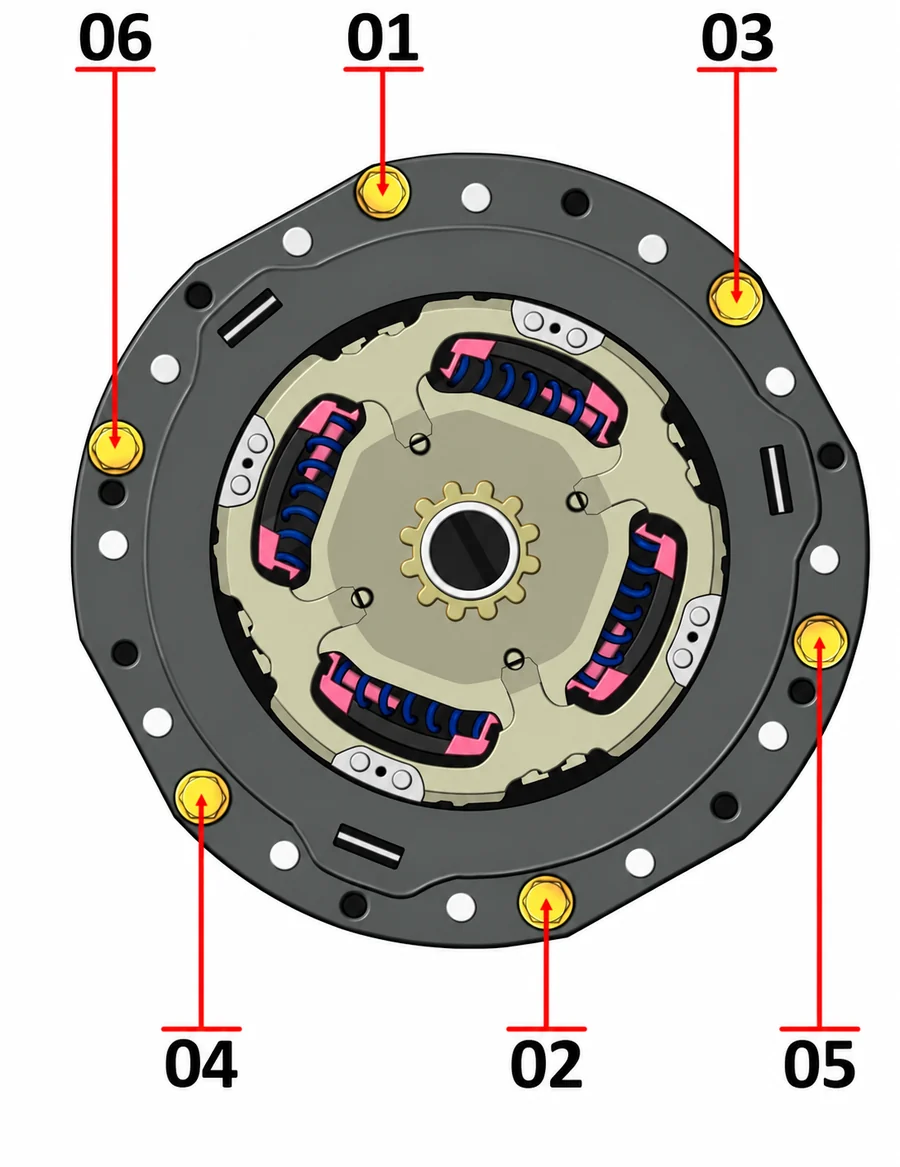

Placa Flexível
Gratuito
Etapa 1
30 N·m
Sequência de aperto apresentada em desenho com múltiplas posições numeradas na fonte consultada, não reproduzida como tabela.

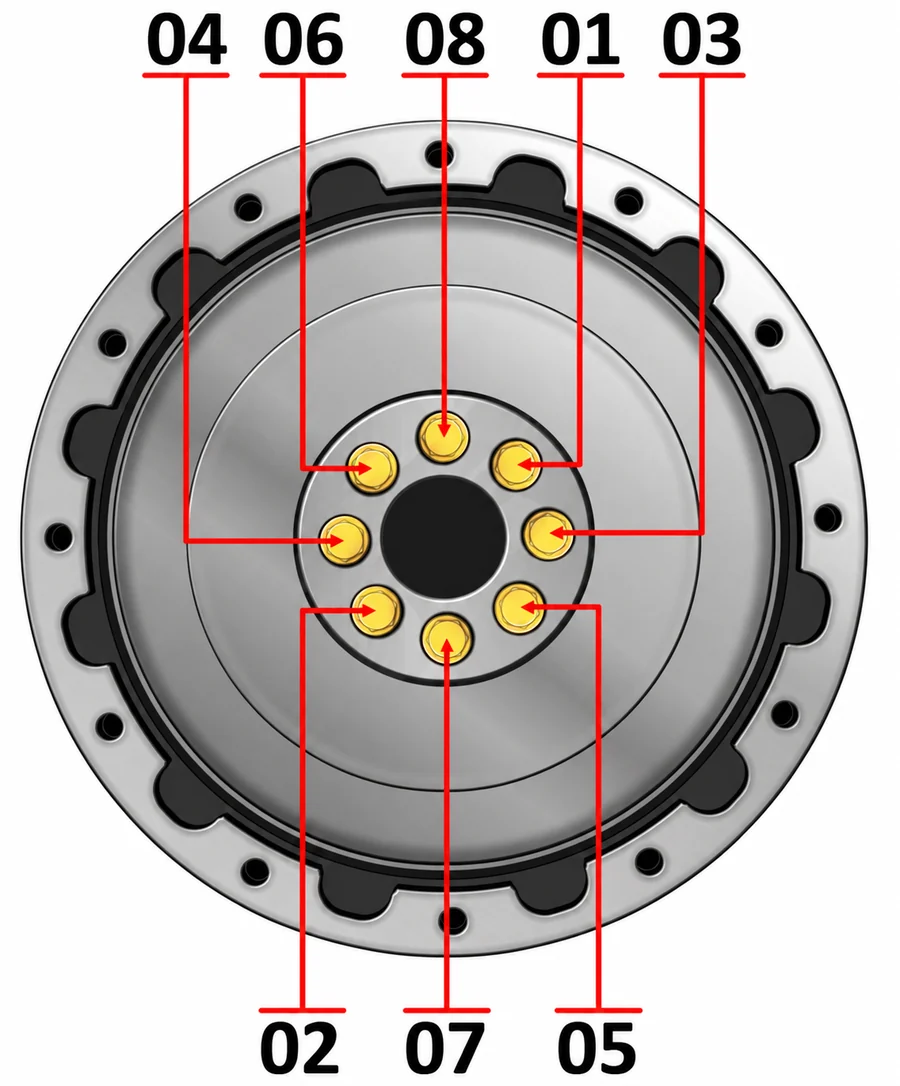

Volante do Motor
Gratuito
Etapa 1
150 N·m
Sequência de aperto apresentada em desenho com múltiplas posições numeradas na fonte consultada, não reproduzida como tabela.
Mancais Principais
Abraçadeira de Chicote do Motor
Gratuito
Etapa 1
10 N·m
Capas das Bielas
Tampa de Válvulas
Gratuito
Etapa 1
7,5 N·m
Tubulação de Fluido de Arrefecimento
Gratuito
Etapa 1
10 N·m
Bujão de Drenagem do Cárter de Óleo Lubrificante
Gratuito
Etapa 1
40 N·m
Cabeçote
Jet-Cooler
Gratuito
Etapa 1
10 N·m
Interruptor de Pressão de Óleo Lubrificante
Gratuito
Etapa 1
15 N·m
Bomba d'Água
Gratuito
Etapa 1
43 N·m
Coletor de Escape ao Cabeçote
Protetor Térmico do Coletor de Escape
Gratuito
Etapa 1
10 N·m
Tubulação do Nível do Óleo Lubrificante
Gratuito
Etapa 1
10 N·m
Bobinas de Ignição
Gratuito
Etapa 1
7,5 N·m
Velas de Ignição
Gratuito
Etapa 1
20 N·m
Válvula de Controle de Sincronismo do Eixo-Comando
Gratuito
Etapa 1
19 N·m
Válvula Solenóide de Controle de Óleo
Gratuito
Etapa 1
10 N·m
Bomba de Óleo Lubrificante
Gratuito
Etapa 1
24 N·m
Polia da Árvore de Manivelas
Gratuito
Etapa 1
260 N·m
Filtro de Óleo Lubrificante
Gratuito
Etapa 1
17,5 N·m
Sensor de Nível de Óleo Lubrificante
Gratuito
Etapa 1
10 N·m
Resfriador de Óleo Lubrificante
Gratuito
Etapa 1
16 N·m
Motor de Controle de Sincronismo do Eixo-Comando
Gratuito
Etapa 1
21 N·m
Engrenagem de Sincronismo do Eixo-Comando de Admissão
Gratuito
Etapa 1
86 N·m
Engrenagem de Sincronismo do Eixo-Comando de Escape
Gratuito
Etapa 1
19 N·m
Coletor de Admissão
Gratuito
Etapa 1
24 N·m
Tubulação de Combustível
Gratuito
Etapa 1
35 N·m
Resfriador EGR
Gratuito
Etapa 1
24 N·m
Válvula EGR
Gratuito
Etapa 1
10 N·m
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Pistões | 87,472 - 87,502 | mm | |
| Folga entre os Pistões e os Cilindros | — | ██████ | |
| — | ██████ | ||
| Diâmetro do Alojamento do Pino dos Pistões | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro dos Pinos dos Pistões | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga entre Pontas dos Anéis dos Pistões | 1º Anel - Standard | 0,21 - 0,24 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Folga Lateral dos Anéis dos Pistões | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Cilindros | Standard | 87,500 - 87,513 | mm |
| — | ██████ | ||
| Planicidade Máxima do Bloco | — | ██████ | |
| Diâmetro dos Mancais de Apoio Principais da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga Axial da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| Espessura das Arruelas de Encosto da Árvore de Manivelas | — | ██████ | |
| Folga de Óleo dos Mancais da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro dos Parafusos das Capas dos Mancais Principais | — | ██████ | |
| Diâmetro dos Munhões da Árvore de Manivelas | Classe 00 | 55,999 - 56,000 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Circularidade Máxima dos Munhões da Árvore de Manivelas | — | ██████ | |
| Diâmetro dos Moentes da Árvore de Manivelas | — | ██████ | |
| Conicidade Máxima dos Moentes da Árvore de Manivelas | — | ██████ | |
| Conicidade Máxima dos Munhões da Árvore de Manivelas | — | ██████ | |
| Espessura dos Casquilhos Principais da Árvore de Manivelas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Folga de Óleo dos Moentes | — | ██████ | |
| — | ██████ | ||
| Folga Axial do Eixo Balanceador | — | ██████ | |
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Dobra Máxima das Bielas | — | ██████ | |
| Torção Máxima das Bielas | — | ██████ | |
| Diâmetro do Elo Maior das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro do Elo Menor das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Folga Axial das Bielas | — | ██████ | |
| — | ██████ | ||
| Folga de Óleo dos Pinos das Bielas | Standard | 0,005 - 0,011 | mm |
| — | ██████ | ||
| Espessura dos Casquilhos das Bielas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Folga de Óleo do Pino dos Pistões | — | ██████ | |
| — | ██████ | ||
| Diâmetro dos Parafusos das Bielas | — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro Interno das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Diâmetro Interno dos Alojamentos das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Comprimento das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Altura de Projeção das Guias das Válvulas | — | ██████ | |
| — | ██████ | ||
| Comprimento das Molas das Válvulas (sem Carga) | — | ██████ | |
| — | ██████ | ||
| Desalinhamento Máximo das Molas das Válvulas | — | ██████ | |
| — | ██████ | ||
| Planicidade Máxima do Cabeçote | Bloco | 0,05 | mm |
| — | ██████ | ||
| — | ██████ | ||
| Planicidade Máxima do Coletor de Escape | — | ██████ | |
| Diâmetro Externo da Rosca dos Parafusos do Cabeçote | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro das Hastes das Válvulas | — | ██████ | |
| — | ██████ | ||
| Folga de Óleo das Guias das Válvulas | Standard - Admissão | 0,025 - 0,060 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Comprimento Total das Válvulas | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Espessura da Margem das Válvulas | — | ██████ | |
| — | ██████ | ||
| Espessura das Sedes das Válvulas | — | ██████ | |
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga Axial do Eixo-Comando | Standard | 0,04 - 0,17 | mm |
| — | ██████ | ||
| Folga de Óleo do Munhão do Eixo-Comando | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro dos Munhões do Eixo-Comando | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Circularidade Máxima do Eixo-Comando | — | ██████ | |
| Altura Total das Cames do Eixo-Comando | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro Mínimo da Engrenagem de Sincronismo do Eixo-Comando | — | ██████ |
Aviso técnico: Motor híbrido aspirado, ciclo Atkinson, 4 cilindros, 16V, dois eixos-comando (admissão e escape). Parafusos do cabeçote e capas dos mancais principais/bielas possuem etapa(s) angular(es) de aperto (TTY) — usar parafusos novos.
Tabela de Torques - Motor
2.5 L 16V A25A-FXS L4
Híbrido
Montadora
Toyota
Modelo(s)
RAV4
Motor
2.5 L 16V A25A-FXS L4
Código
A25A-FXS
Ano
2019/...
Combustível
Híbrido
Versão
Híbrido
Cilindrada
2.5 L
Válvulas
16V
