Qual o torque do Nissan March?

Consulte a tabela completa de torques do Nissan March com motor HR10DE na Biela Frouxa. Inclui torques de cabeçote, distribuição, parafusos de fixação e especificações técnicas.

Quais as especificações técnicas do motor HR10DE?

O motor HR10DE (1.0 L) do Nissan March possui especificações completas disponíveis na Biela Frouxa, incluindo torques de aperto, sequência de fixação e dados técnicos.

Nissan · CVVTCS / HR10

March 1.0 L 12V HR10DE L3

Gratuito Desbloquear PDF

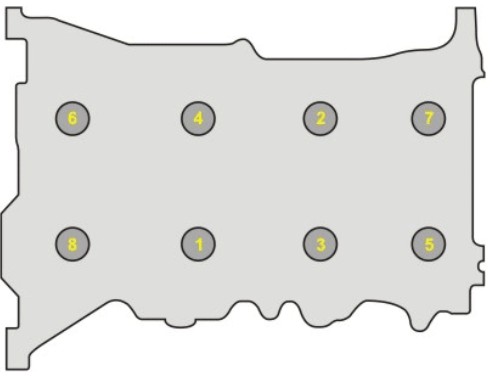

Torque no cabecote

Gratuito

Etapa 1 40 N·m Etapa 2 60° Etapa 3 Afrouxar ° Etapa 4 40 N·m Etapa 5 75° Etapa 6 75 N·m

Porca de travamento da polia tensora

Gratuito

Etapa 1 34,8 N·m

Parafusos do suporte da polia intermediária

Gratuito

Etapa 1 25 N·m

Parafuso da polia intermediária

Gratuito

Etapa 1 28 N·m

Bujão de drenagem Cárter Superior

Gratuito

Etapa 1 24,5 N·m

Bujão de drenagem Cárter Inferior

Gratuito

Etapa 1 34,3 N·m

Bujão do dreno do blocо

Gratuito

Etapa 1 9,8 N·m

Coletor Admissão

Gratuito

Etapa 1 27 N·m

Coletor Escape

Gratuito

Etapa 1 50,5 N·m

Vela de ignicão

Gratuito

Etapa 1 19,6 N·m

Parafuso da bobina de ignição

Gratuito

Etapa 1 7 N·m

Sensor de posição do virabrequim

Gratuito

Etapa 1 7 N·m

Sensor de posição do comando

Gratuito

Etapa 1 7 N·m

Polia do virabrequim

Gratuito

Etapa 1 35 N·m Etapa 2 60°

Polia do Comando de Válvulas

Gratuito

Etapa 1 Não especificado

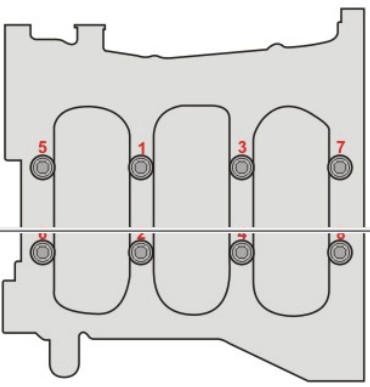

Mancais principais

Gratuito

Etapa 1 32,4 N·m Etapa 2 60° Etapa 3 0,5°

Mancais de biela

Gratuito

Etapa 1 19,6 N·m Etapa 2 60° Etapa 3 0,5°

Capas do comando de válvulas

Gratuito

Etapa 1 1,96 N·m Etapa 2 5,88 N·m Etapa 3 10,41 N·m

Sensor de Detonação

Gratuito

Etapa 1 22,5 N·m

Interruptor de Pressão do Óleo do Motor

Gratuito

Etapa 1 19,6 N·m

Especificação	Valor / Faixa	Unidade
Diâmetro da saia do pistão	77,966 - 77,980	mm
Diâmetro do pino do pistão	18,998 - 19,001	mm
Diâmetro do alojamento do pino do pistão	19,010 - 19,016	mm
Folga entre pino e alojamento	0,014 - 0,016	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Folta entre pontas	1ª Canaleta - STD	0,20 - 0,30	mm
	1ª Canaleta - Máximo	0,50	mm
	2ª Canaleta - STD	0,35 - 0,50	mm
	2ª Canaleta - Máximo	0,66	mm
	3ª Canaleta - STD	0,20 - 0,60	mm
	3ª Canaleta - Máximo	0,92	mm
Folga lateral	1ª Canaleta - STD	0,040 - 0,080	mm
	1ª Canaleta - Máximo	0,11	mm
	2ª Canaleta - STD	0,030 - 0,070	mm
	2ª Canaleta - Máximo	0,10	mm
	3ª Canaleta - STD	0,045 - 0,125	mm
	3ª Canaleta - Máximo	Não especificado	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Deformação da superficie		0,1	mm
Diâmetro do cilindro		78,000 - 78,015	mm
Diferença de diâmetro dos cilindros		menor que 0,03	mm
Ovalização do cilindro		0,015	mm
Conicidade do cilindro		0,010	mm
Folga entre pistão e cilindro		0,020 - 0,050	mm
Diâmetro do alojamento dos mancais	A	51,997 - 51,998	mm
	B	51,998 - 51,999	mm
	C	51,999 - 52,000	mm
	D	52,000 - 52,001	mm
	E	52,001 - 52,002	mm
	F	52,002 - 52,003	mm
	G	52,003 - 52,004	mm
	H	52,004 - 52,005	mm
	J	52,005 - 52,006	mm
	K	52,006 - 52,007	mm
	L	52,007 - 52,008	mm
	M	52,008 - 52,009	mm
	N	52,009 - 52,010	mm
	P	52,010 - 52,011	mm
	R	52,011 - 52,012	mm
	S	52,012 - 52,013	mm
	T	52,013 - 52,014	mm
	U	52,014 - 52,015	mm
	V	52,015 - 52,016	mm
	N	52,016 - 52,017	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Folga na extremidade da árvore de manivelas	Standard	0,098 - 0,260	mm
Folga na extremidade da árvore de manivelas	Máximo	0,35	mm
Ovalização — Máximo		0,003	mm
Conicidade — Máximo		0,004	mm
Excentricidade — Máximo		0,10	mm
Folga de óleo nos mancais principais — Standard		0,024- 0,034	mm
Diâmetro dos moentes	A	39,970 - 39,971	mm
	B	39,969 - 39,970	mm
	C	39,968 - 39,969	mm
	D	39,967 - 39,968	mm
	E	39,966 - 39,967	mm
	F	39,965 - 39,966	mm
	G	39,964 - 39,965	mm
	H	39,963 - 39,964	mm
	J	39,962 - 39,963	mm
	K	39,961 - 39,962	mm
	L	39,960 - 39,961	mm
	M	39,959 - 39,960	mm
	N	39,958 - 39,959	mm
	P	39,957 - 39,958	mm
	R	39,956 - 39,957	mm
	S	39,955 - 39,956	mm
	T	39,954 - 39,955	mm
	U	39,953 - 39,954	mm
Diâmetro dos munhões	A	47,978 - 47,979	mm
	B	47,977 - 47,978	mm
	C	47,976 - 47,977	mm
	D	47,975 - 47,976	mm
	E	47,974 - 47,975	mm
	F	47,973 - 47,974	mm
	G	47,972 - 47,973	mm
	H	47,971 - 47,972	mm
	J	47,970 - 47,971	mm
	K	47,969 - 47,970	mm
	L	47,968 - 47,969	mm
	M	47,967 - 47,968	mm
	N	47,966 - 47,967	mm
	P	47,965 - 47,966	mm
	R	47,964 - 47,965	mm
	S	47,963 - 47,964	mm
	T	47,962 - 47,963	mm
	U	47,961 - 47,962	mm
	V	47,960 - 47,961	mm
	N	47,959 - 47,960	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Distância entre centros — Máxima		136,77 - 136,87	mm
Torção — Máxima		0,30	mm
Curvatura — Máxima		0,15	mm
Diâmetro interno da bucha — Instalada		18,958 - 18,978	mm
Folga lateral — Standard		0,200 - 0,352	mm
Folga de óleo nos mancais de biela	Standard	0,020 - 0,030	mm
Folga de óleo nos mancais de biela	Máxima	0,10	mm
Diâmetro do elo maior	A	43,000 - 43,001	mm
	B	43,001 - 43,002	mm
	C	43,002 - 43,003	mm
	D	43,003 - 43,004	mm
	E	43,004 - 43,005	mm
	F	43,005 - 43,006	mm
	G	43,006 - 43,007	mm
	H	43,007 - 43,008	mm
	J	43,008 - 43,009	mm
	K	43,009 - 43,010	mm
	L	43,010 - 43,011	mm
	M	43,011 - 43,012	mm
	N	43,012 - 43,013	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Altura do cabeçote		Não especificado	—
Empenamento — Máximo		0,1	mm
Diâmetro interno do guia de válvulas		5,000 - 5,018	mm
Diâmetro externo do guia de válvulas	Standard	9,023 - 9,034	mm
Diâmetro externo do guia de válvulas	Serviço	9,223 - 9,234	mm
Diâmetro do alojamento do guia de válvulas	Standard	8,975 - 8,996	mm
Diâmetro do alojamento do guia de válvulas	Serviço	9,175 - 9,196	mm
Projeção do guia de válvulas		11,4 - 11,8	mm
Encaixe de interferência do guia de válvulas		0,027 - 0,059	mm
Folga do guia de válvulas	Admissão	0,020 - 0,053	mm
Folga do guia de válvulas	Escape	0,030 - 0,063	mm
Largura do assento de válvulas	Admissão	Não especificado	—
Largura do assento de válvulas	Escape	Não especificado	—
Ângulo da sede de válvulas		45°15' - 45°45'	—
Comprimento das Válvulas	Admissão	101,73	mm
Comprimento das Válvulas	Escape	102,49	mm
Ângulo das válvulas		Não especificado	—
Diâmetro da haste das válvulas	Admissão	4,965 - 4,980	mm
Diâmetro da haste das válvulas	Escape	4,955 - 4,970	mm
Altura das molas	Livre	42,26	mm
	23,6 - 26,6 Kg	24,50 - 26,50	mm
	26,7 - 30,2 Kg	23,96	mm
Mola fora de esquadro		1,8	mm
Diâmetro da cabeça das válvulas	Admissão	31,0 - 31,3	mm
Diâmetro da cabeça das válvulas	Escape	25,3 - 25,6	mm
Espessura da borda das válvulas	Admissão	2,1 - 2,8	mm
Espessura da borda das válvulas	Escape	2,3 - 3,0	mm
Folga do tucho da válvula		0,013 - 0,044	mm
Diâmetro do alojamento do tucho da válvula		30,000 - 30,021	mm
Tempo de válvulas	a	208°	—
	b	228°	—
	c	19° (-16°) DPMS	—
	d	67° (32°) DPMI	—
	e	6°	—
	f	22°	—
Diâmetro do rebaixo do assento do cabeçote (D)	Admissão - STD	31,400 - 31,416	mm
	Admissão - Sobremedida	31,900 - 31,916	mm
	Escape - STD	25,900 - 25,916	mm
	Escape - Sobremedida	26,400 - 26,416	mm
Diâmetro externo da sede de válvulas (d)	Admissão - STD	31,497 - 31,513	mm
	Admissão - Sobremedida	31,997 - 32,013	mm
	Escape - STD	25,991 - 26,007	mm
	Escape - Sobremedida	26,491 - 26,507	mm
Ajuste de interferência da sede da válvula	Admissão	0,081 - 0,113	mm
Ajuste de interferência da sede da válvula	Escape	0,075 - 0,107	mm
Diâmetro (d1)	Admissão	29,0	mm
Diâmetro (d1)	Escape	23,0	mm
Diâmetro (d2)	Admissão	30,6 - 30,8	mm
Diâmetro (d2)	Escape	24,9 - 25,1	mm
Ângulo (a1)	Admissão	80°	—
Ângulo (a1)	Escape	45°	—
Ângulo (a2)	Admissão	89°45' - 90°15'	—
Ângulo (a2)	Escape	89°45' - 90°15'	—
Ângulo (a3)	Admissão	140°	—
Ângulo (a3)	Escape	120°	—
Largura de contato (W)	Admissão	1,05 - 1,35	mm
Largura de contato (W)	Escape	1,25 - 1,55	mm
Altura (h)	Admissão - STD	4,7	mm
	Admissão - Sobremedida	4,15	mm
	Escape - STD	6,0	mm
	Escape - Sobremedida	5,43	mm
Profundidade (H)	Admissão	4,7	mm
Profundidade (H)	Escape	6,0	mm

Especificação	Subdivisão	Valor / Faixa	Unidade
Folga de válvulas	(Frio) - Admissão	0,26 - 0,34	mm
	(Frio) - Admissão	0,29 - 0,37	mm
	(Quente) - Admissão	0,304 - 0,416	mm
	(Quente) - Escape	0,308 - 0,432	mm
Pressão de compressão - STD		14,5	bar
Pressão de compressão - Mínimo		13,5	bar
Pressão de compressão - Diferença entre cilindros		1,0	bar

Especificação	Subdivisão	Valor / Faixa	Unidade
Diâmetro do munhão	N°1	27,935 - 27,955	mm
Diâmetro do munhão	N°2, 3, 4, 5	23,435 - 24,455	mm
Diâmetro do alojamento do munhão	N°1	28,000 - 28,021	mm
Diâmetro do alojamento do munhão	N°2, 3, 4, 5	23,500 - 23,521	mm
Altura dos cames	Admissão	45,865 - 46,055	mm
Altura dos cames	Escape	44,175 - 44,365	mm
Folga na extremidade do comando		0,115 - 0,188	mm
Folga de óleo — Standard		0,045 - 0,086	mm
Excêntricidade do comando	Standard	0,02	mm
Excêntricidade do comando	Máximo	0,1	mm

Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
