Volkswagen - VW
Gol, Golf, Fox, Polo, Spacefox, Parati, Saveiro, Voyage, Spacefox, Polo 1.6 L 8V EA111 L4
Gratuito
Desbloquear PDF
A visualização da tabela por PDF é recomendada.
Torque no cabeçote
Gratuito
Etapa 1
30 N·m
Etapa 2
90°
Etapa 3
90°
A sequência para desaperto basta seguir o inverso.
Tampa de válvulas
Gratuito
Etapa 1
6 N·m
Etapa 2
90°

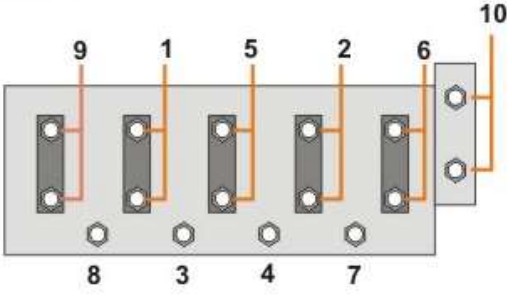

Para aperto, parafusos 1 e 2 em forma de "X" e os outros em sequência.
Tensor da correia dentada
Gratuito
Etapa 1
20 N·m
Suporte inferior de alumínio
Gratuito
Etapa 1
45 N·m
Suporte superior de alumínio ao coxim do motor
Gratuito
Etapa 1
30 N·m
Etapa 2
90°
Polia da árvore de manivelas
Gratuito
Etapa 1
90 N·m
Etapa 2
90°
Polia da árvore do comando de válvulas
Gratuito
Etapa 1
20 N·m
Etapa 2
90°
Mancais
Gratuito
Etapa 1
65 N·m
Mancais Fixação das bielas
Gratuito
Etapa 1
20 N·m
Etapa 2
90°
Bomba d'água
Gratuito
Etapa 1
20 N·m
Coletor de escape
Gratuito
Etapa 1
40 N·m
Coletor de admissão
Gratuito
Etapa 1
20 N·m
Corpo de borboletas
Gratuito
Etapa 1
10 N·m
Tubo distribuidor
Gratuito
Etapa 1
10 N·m
Platô ao volante do motor
Gratuito
Etapa 1
20 N·m
Transmissão-motor
Gratuito
Etapa 1
80 N·m
Transmissão ao cárter
Gratuito
Etapa 1
40 N·m
Suporte na parte traseira da transmissão
Gratuito
Etapa 1
40 N·m
Etapa 2
90°
Suporte traseiro da transmissão ao coxim do motor
Gratuito
Etapa 1
40 N·m
Etapa 2
90°
Motor de partida
Gratuito
Etapa 1
80 N·m
Suporte no quadro da suspensão
Gratuito
Etapa 1
40 N·m
Etapa 2
90°
Porca superior de fixação do amortecedor
Gratuito
Etapa 1
45 N·m
Fixação do amortecedor ao eixo
Gratuito
Etapa 1
55 N·m
Porca dos terminais de direção
Gratuito
Etapa 1
32 N·m
Pivô a manga de eixo
Gratuito
Etapa 1
35 N·m
Braço de controle ao quadro da suspensão
Gratuito
Etapa 1
55 N·m
Cubo de roda
Gratuito
Etapa 1
50 N·m
Fixação da barra estabilizadora
Gratuito
Etapa 1
20 N·m
Fixação da torre da suspensão a carroceria
Gratuito
Etapa 1
25 N·m
Parafusos de roda
Gratuito
Etapa 1
100 N·m
Parafuso de fixação do amortecedor ao eixo traseiro
Gratuito
Etapa 1
60 N·m
Parafuso de fixação do suporte do eixo traseiro a carroceria
Gratuito
Etapa 1
55 N·m
Parafuso de fixação do amortecedor à carroceria
Gratuito
Etapa 1
20 N·m
Parafusos pino-guia da pinça de freio
Gratuito
Etapa 1
30 N·m
Fixação do cilindro de roda traseiro
Gratuito
Etapa 1
10 N·m
Parafuso de fixação o disco de freio ao cubo
Gratuito
Etapa 1
8 N·m
Volante
Gratuito
Etapa 1
60 N·m
Etapa 2
90°
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Tampa do radiador | 1,4 - 1,6 | bar |
| Abertura da válvula termostática - Início | 84 | °C |
| Abertura da válvula termostática - Fim | 98 | °C |
| Pressão de Óleo - 1400rpm | 2 | bar |
| Pressão de Óleo - 3000rpm | 4,8 | bar |
| Capacidade do sistema - com filtro | 4L | — |
| Regulagem de válvulas | Tuchos Hidráulicos | — |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro do cilindro | 76,50 | mm |
| Folga entre pistão e cilindro | 0,04 | mm |
| Altura do pistão | Paralelo | — |
| Alojamento de ferro dos mancais | 59,00 - 59,02 | mm |
| Curso | 86,40 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro dos Moentes | 47,763 - 47,778 | mm |
| Folga Radial | 0,01 - 0,05 | mm |
| Diâmetro dos Munhőes | 53,96 - 53,98 | mm |
| Folga Radial | 0,02 - 0,08 | mm |
| Folga axial do Eixo | 0,07 - 0,17 | mm |
| Diâmetro do Alojamento | 59,000 - 59,012 | mm |
| Ø do alojamento da Bronzina | 45,000 - 45,012 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Diâmetro do Alojamento de Ferro | 50,60 - 50,62 | mm |
| Folga Radial | 0,01 - 0,06 | mm |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Altura do Cabeçote — STD | 136,20 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| mola interna | 32 | mm |
| carga (N) | 219 - 241 | — |
| mola externa | 28 | mm |
| carga (N) | 465 - 505 | mm |
| Abertura Eletrodo da Vela | 0,9 - 1,1 | mm |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Folga radial | 0,10 | mm |
Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
