Volvo · B6304T4
XC60, S60, V60, XC70, S80 3.0 L 24V B6304T4 L6
A visualização da tabela por PDF é recomendada.
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Código do Motor | B6304T4 | |
| Combustível | Gasolina | |
| Diâmetro x Curso | 82 x 93,20 | mm |
| Taxa de Compressão | 9,3:1 | |
| Ordem de Injeção | 1-5-3-6-2-4 |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Marcha Lenta | 590 | rpm | |
| Folga das Válvulas | Admissão | 0,20 | mm |
| Escape | 0,45 | mm | |
| Pressão de Combustível | Marcha lenta | 3 - 5 | bar |
| Alimentador comum | 0 - 9,99 | bar |
Parafusos do Cabeçote

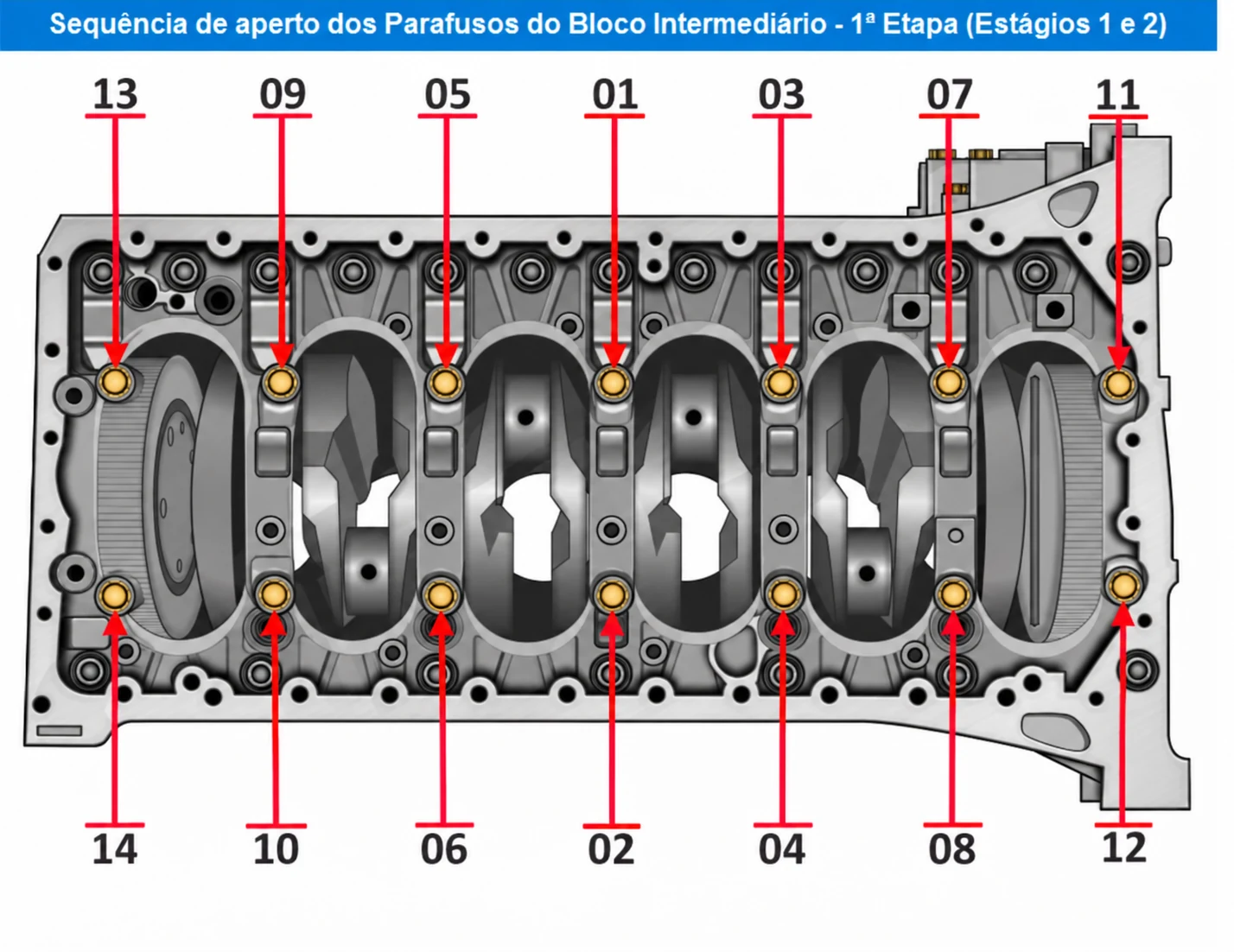

Seção Intermediária do Bloco do Motor (1ª Etapa)
Gratuito
Etapa 1
5 N·m
Etapa 2
30 N·m
Apertar na sequência indicada (estágios 1 e 2).

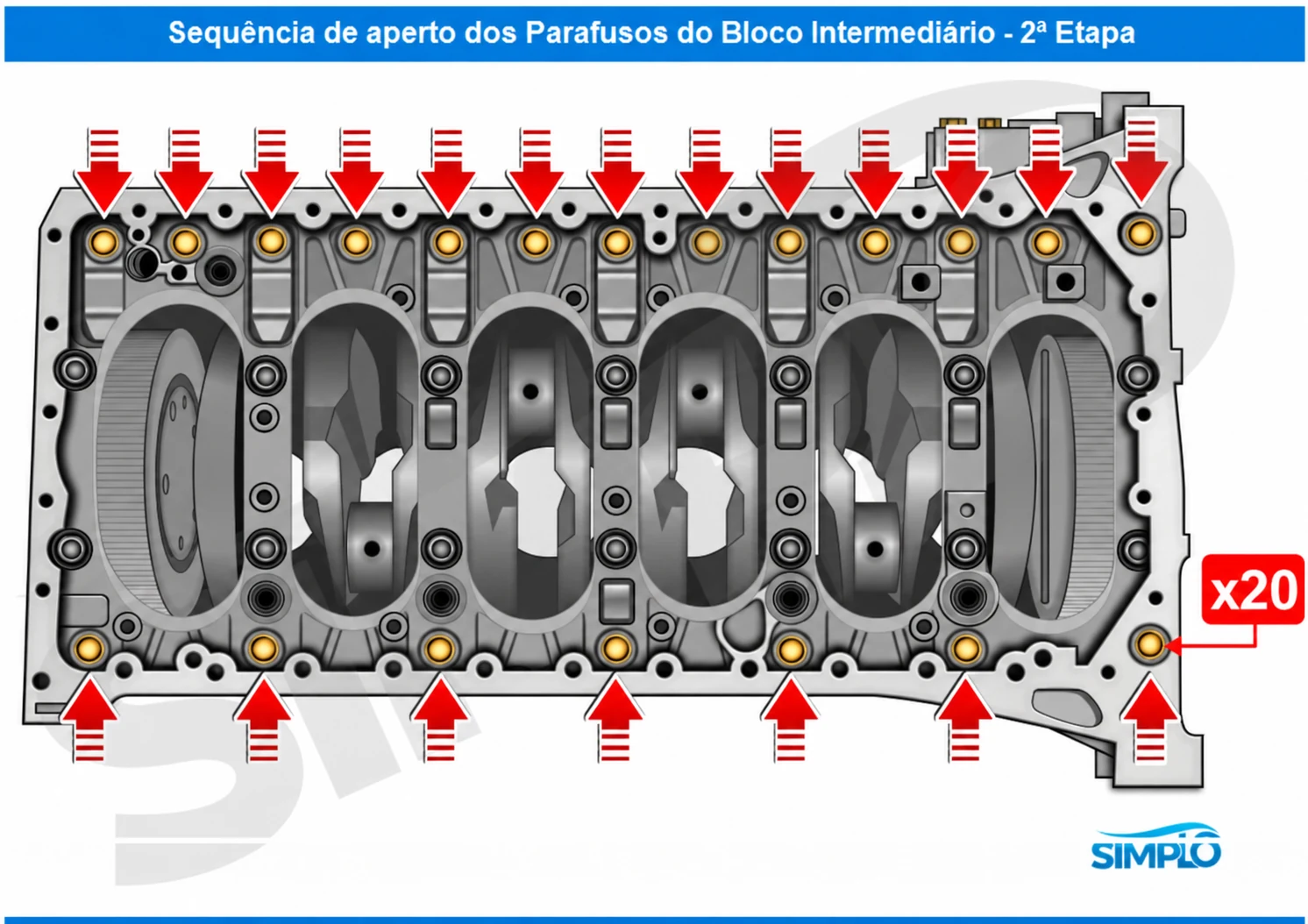

Seção Intermediária do Bloco do Motor (2ª Etapa)
Gratuito
Etapa 1
5 N·m
Apertar na sequência indicada.

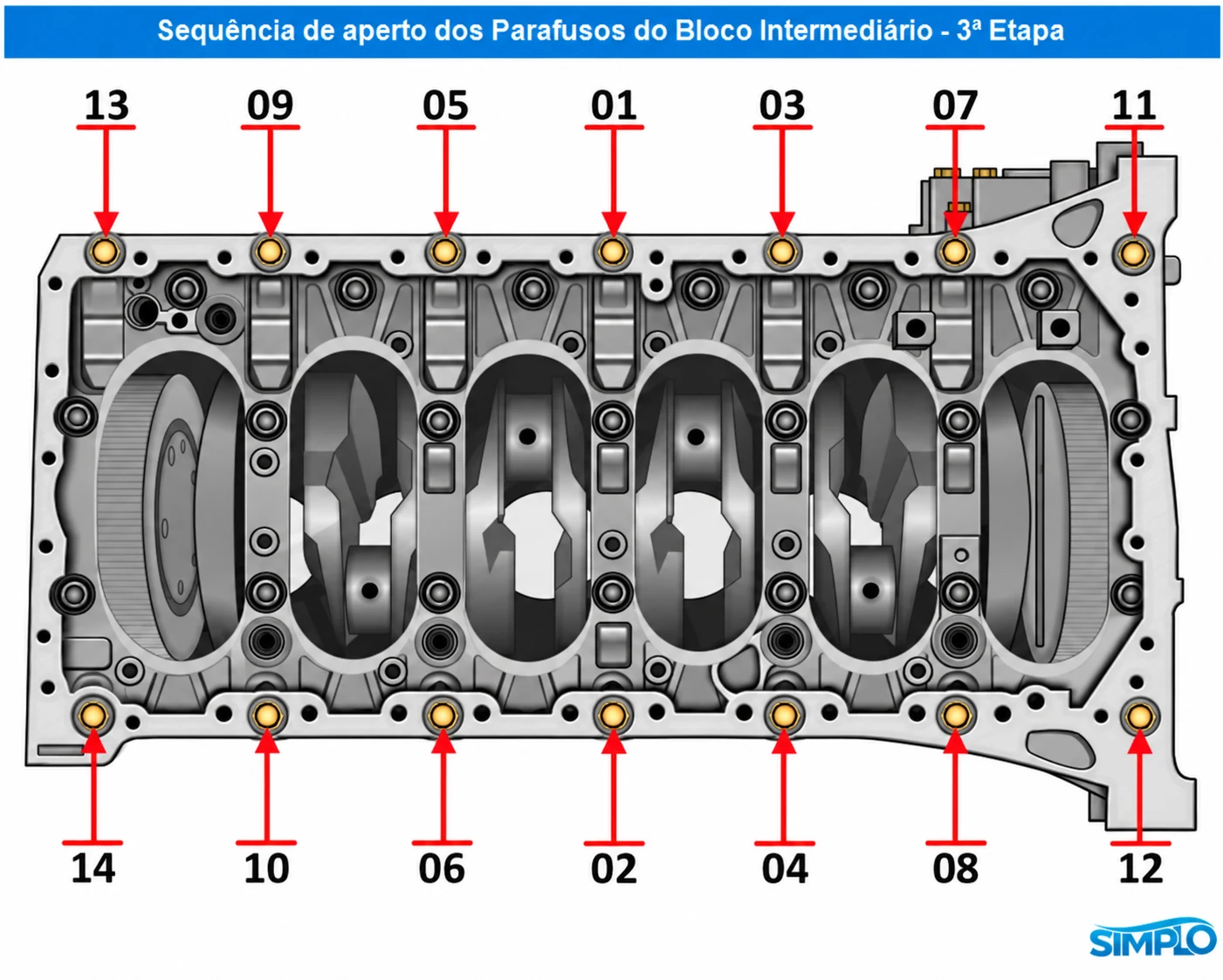

Seção Intermediária do Bloco do Motor (3ª Etapa)
Gratuito
Etapa 1
25 N·m
Apertar na sequência indicada.
Seção Intermediária do Bloco do Motor (4ª Etapa)

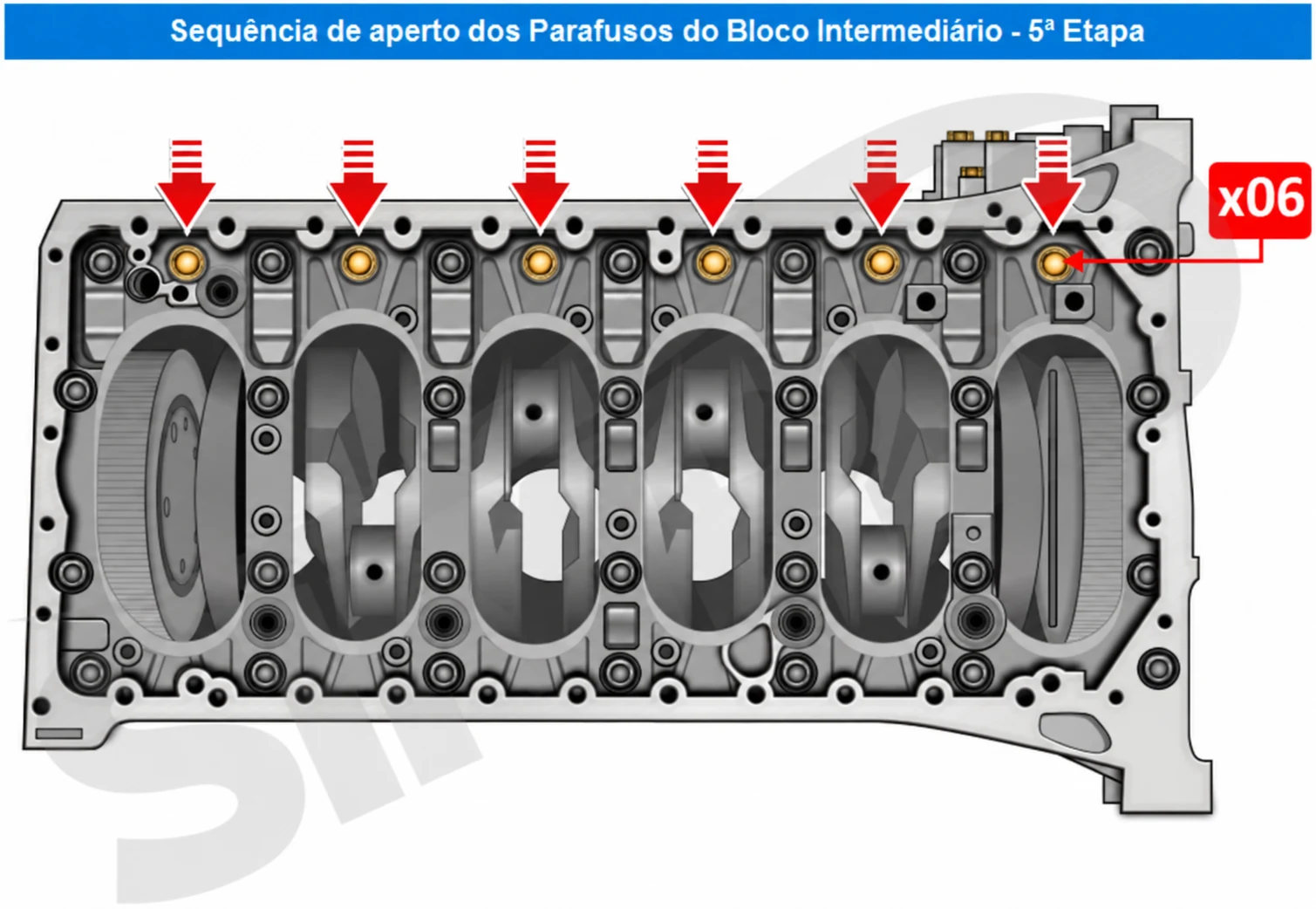

Seção Intermediária do Bloco do Motor (5ª Etapa)
Gratuito
Etapa 1
25 N·m
Apertar na sequência indicada.
Polia do Comando de Válvulas (Admissão)
Gratuito
Etapa 1
110 N·m
Polia do Comando de Válvulas (Escape)
Volante
Gratuito
Etapa 1
80 N·m
Capa de Biela
Bujão de Drenagem do Cárter
Gratuito
Etapa 1
38 N·m
Sensor de Detonação
Gratuito
Etapa 1
20 N·m
Sonda Lambda
Gratuito
Etapa 1
45 N·m
Bomba de Combustível
Gratuito
Etapa 1
85 N·m
Bomba de Alta Pressão
Gratuito
Etapa 1
4 N·m
Etapa 2
7 N·m
Filtro do Óleo
Gratuito
Etapa 1
25 N·m
Alternador
Gratuito
Etapa 1
40 N·m
Velas de Ignição
Gratuito
Etapa 1
28 N·m
Coletor de Escape para Turbo
Condensador do Radiador
Gratuito
Etapa 1
5 N·m
Unidade do Sistema de Variação de Abertura de Válvulas (V.V.T.)
Gratuito
Etapa 1
30 N·m
Bocal de Arrefecimento do Pistão
Gratuito
Etapa 1
32 N·m
Transmissão
Gratuito
Etapa 1
10 N·m
Etapa 2
24 N·m
Polia Auxiliar da Correia
Gratuito
Etapa 1
60 N·m
Tampa do Cabeçote
Gratuito
Etapa 1
80 N·m
Tampa do Distribuidor
Gratuito
Etapa 1
3 N·m
Coxim Lado Esquerdo
Gratuito
Etapa 1
175 N·m
Haste de Torque Inferior da Mola
Gratuito
Etapa 1
110 N·m
Haste de Torque Superior da Mola
Gratuito
Etapa 1
110 N·m
Haste de Torque Superior do Motor
Gratuito
Etapa 1
110 N·m
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Pistões | Marca C | 81,95 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Folga Pistão/Cilindro | — | ██████ | |
| Diâmetro do Pino | — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga Lateral | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Espessura dos Anéis | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro dos Cilindros | Marca C | 82,00 (+0,01/+0,00) | mm |
| — | ██████ | ||
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Diâmetro do Moente | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Diâmetro do Munhão | D | 69,0000 | mm |
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| — | ██████ | ||
| Folga Axial | — | ██████ | |
| Desgaste Radial do Moente | — | ██████ | |
| Espessura dos Anéis de Encosto | — | ██████ | |
| — | ██████ | ||
| — | ██████ | ||
| Largura do Recesso do Rolamento (Munhão) | — | ██████ |
| Especificação | Valor / Faixa | Unidade |
|---|---|---|
| Altura da Biela | ██████ | |
| Ovalização | ██████ | |
| Diâmetro do Elo Maior | ██████ | |
| Diâmetro do Elo Menor | ██████ | |
| Paralelismo | ██████ | |
| Variação | ██████ | |
| Largura do Recesso do Rolamento | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Altura do Cabeçote | — | ██████ | |
| Empenamento — Máximo | 0,5 | mm | |
| Empenamento Transversal | — | ██████ | |
| Diâmetro Externo do Tucho | — | ██████ | |
| Espessura do Tucho | — | ██████ | |
| Comprimento Livre das Molas | — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Folga entre Guia e Haste | Admissão | 0,03 - 0,06 | mm |
| — | ██████ | ||
| Comprimento das Válvulas (A) | — | ██████ | |
| — | ██████ | ||
| Diâmetro da Cabeça das Válvulas (B) | — | ██████ | |
| — | ██████ | ||
| Diâmetro da Haste das Válvulas (C) | — | ██████ | |
| — | ██████ | ||
| Ângulo do Assento (D) | — | ██████ | |
| — | ██████ | ||
| Ângulo das Válvulas | — | ██████ | |
| — | ██████ |
| Especificação | Subdivisão | Valor / Faixa | Unidade |
|---|---|---|---|
| Altura dos Cames | — | ██████ | |
| — | ██████ | ||
| — | ██████ |
Aviso técnico: Valores para parafusos secos salvo indicação contrária. Consulte sempre o manual do fabricante. A Biela Frouxa não se responsabiliza pelo uso incorreto das informações.
Tabela de Torques - Motor
3.0 L 24V B6304T4 L6
Gasolina
Montadora
Volvo
Modelo(s)
XC60, S60, V60, XC70, S80
Motor
3.0 L 24V B6304T4 L6
Código
B6304T4
Ano
2010 - 2016
Potência
304 cv
Combustível
Gasolina
Versão
Turbo
Cilindrada
3.0 L
Válvulas
24V
Ordem de injeção
1-5-3-6-2-4
